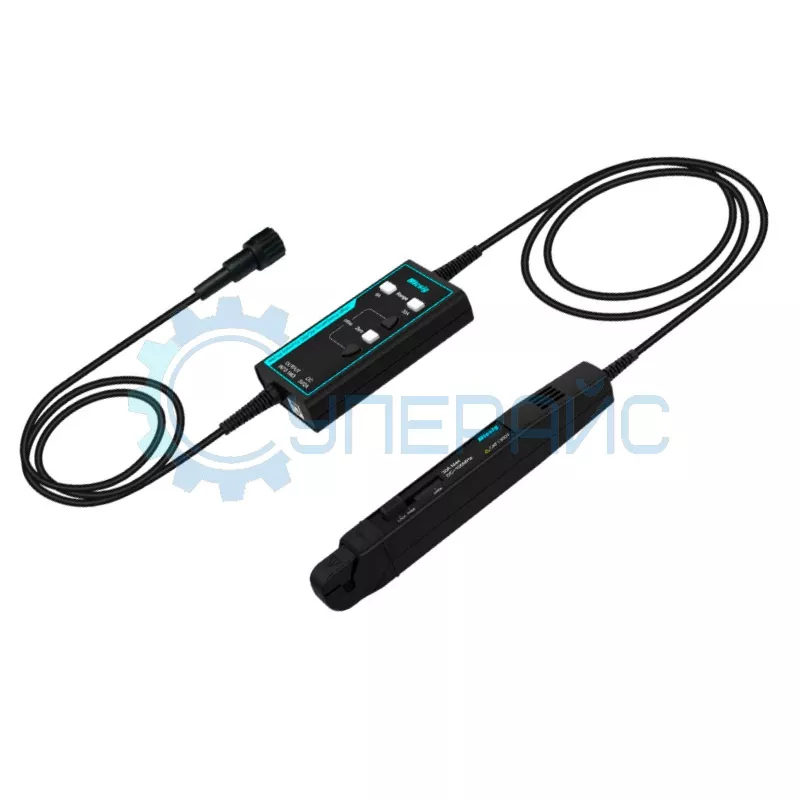

Токовый пробник Micsig CP503B
Технические характеристики Micsig CP503B
| Полоса пропускания | 50 МГц |
| Время нарастания | ≤ 7 нс |
| Диапазон измерений | 6 А (2x) 30 А (10x) |
| Чувствительность | 1 В / 2 А (6 А) 1 В / 10 А (30 А) |
| Погрешность постоянного тока | ± 1 % ± 10 мА (6 A) ± 1 % ± 50 мА (30 A) |
| Задержка сигнала | < 30 нс (6 A) < 30 нс (30 A) |
| Диапазон входного тока | 20 мА - 6 A пик (6 A) 50 мА - 30 A пик (30 A) |
| Максимальный измеряемый ток | 30 A пик, 60 А пик-пик, 21,21 А среднекв |
| Шум | ≤ 1,4 мА среднекв (полоса пропускания 20 МГц, диапазон 30 А, 10x) |
| Максимальный диаметр проводника | 5 мм |
| Индикатор перегрузки | мигание светом |
| Общие характеристики | |
| Питание | 5 В, 3 А |
| Интерфейс | стандартный BNC |
| Максимальное рабочее напряжение | CAT I 300 В |
| Рабочая температура | 0 - 50 °C |
| Температура хранения | -20 - 80 °C |
| Влажность | 5 - 95 % при температуре 0 - 40 °C 5 - 65 % при температуре 40 - 50 °C |
| Длина кабеля | 1 м |
| Габариты головки датчика | 175 x 20 x 29 мм |
| Габариты модуля управления датчиком | 108 x 56 x 26 мм |
| Вес брутто | 920 г |
| Комплектация | пробник Micsig CP503B – 1 шт |
| Совместимость | Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |

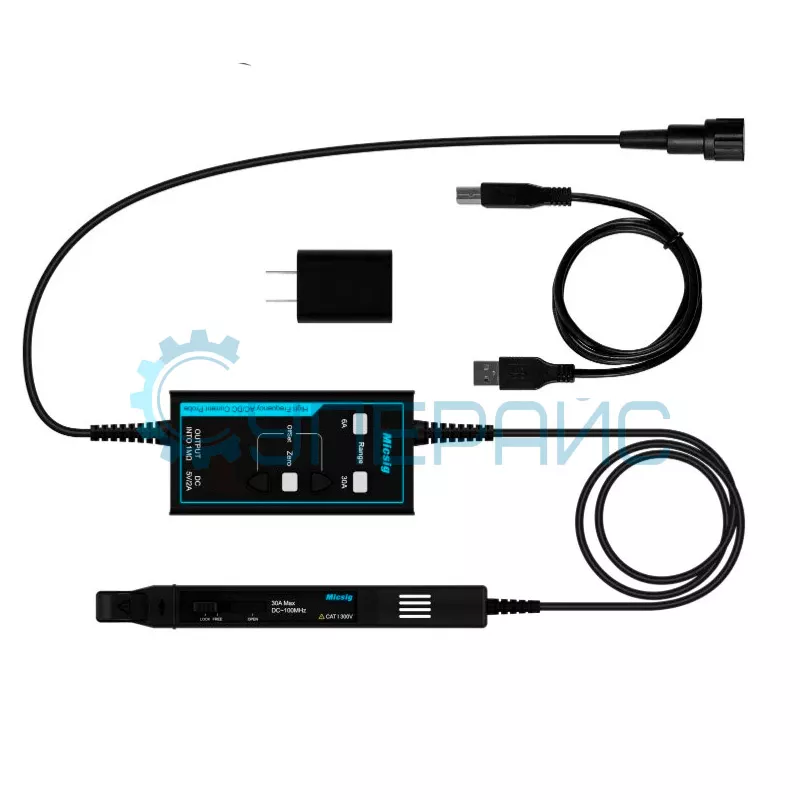

Пробник тока Micsig CP503B
Осциллографический токовый пробник Micsig CP503B выполняет регистрацию электрических сигналов в процессе работы с оборудованием в самых разных условиях. Прибор позволяет осуществлять анализ качества электроэнергии в электрических цепях, а также используется для измерения гармоник.
Полоса пропускания 50 МГц подходит для корректной фиксации сигналов в ходе выполнения большинства базовых операций. Время нарастания не превышает 7 нс, такой промежуток способствует точному определению изменений тока. Диапазон измерений включает режимы от 6 А при коэффициенте 2х до 30 А при коэффициенте 10х. Уровень шума не превышает 1,4 мА.
Практическое применение
Прибор может работать с переменным (ac) либо постоянным (dc) током. Возможность подключения к нескольким моделям осциллографов делает этот пробник универсальным решением.
Технические преимущества:
- минимальный уровень собственных шумов гарантирует точность результатов;
- два коэффициента усиления дают гибкость при выборе режима;
- параметр полосы пропускания позволяет работать с разными сигналами;
- подключение к разным осциллографам упрощает процесс диагностики.
Обзорная таблица пробников Micsig CP-B
| Характеристики | CP503B | CP1003B |
| Полоса пропускания | 50 МГц | 100 МГц |
| Диапазон измерений | 6 А (2x) 30 А (10x) | |
| Чувствительность | 1 В / 2 А (6 А) 1 В / 10 А (30 А) | |
| Время нарастания | ≤ 7 нс | ≤ 3,5 нс |
| Задержка сигнала | < 30 нс (6 A) < 30 нс (30 A) | |
| Погрешность постоянного тока | ± 1 % ± 10 мА (6 A) ± 1 % ± 50 мА (30 A) | |
| Диапазон входного тока | 20 мА - 6 A пик (6 A) 50 мА - 30 A пик (30 A) | |
| Максимальный измеряемый ток | 30 A пик, 60 А пик-пик, 21,21 А среднекв | |
| Максимальный диаметр проводника | 5 мм | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
